Branchement Série : Différence avec le Parallèle

Vous ne savez pas s’il faut choisir un branchement en série ou en parallèle ? Vous cherchez à comprendre la différence pour votre installation électrique, vos panneaux solaires ou un circuit de batteries ? C’est une question courante et le choix a des conséquences directes sur le fonctionnement de votre système.

Ce guide vous explique simplement les deux types de branchements. Pour faire simple, la différence fondamentale est qu’un circuit en série additionne les tensions (Volts) et un circuit en parallèle additionne les intensités (Ampères). Le tableau ci-dessous résume tout ce que vous devez savoir pour prendre la bonne décision.

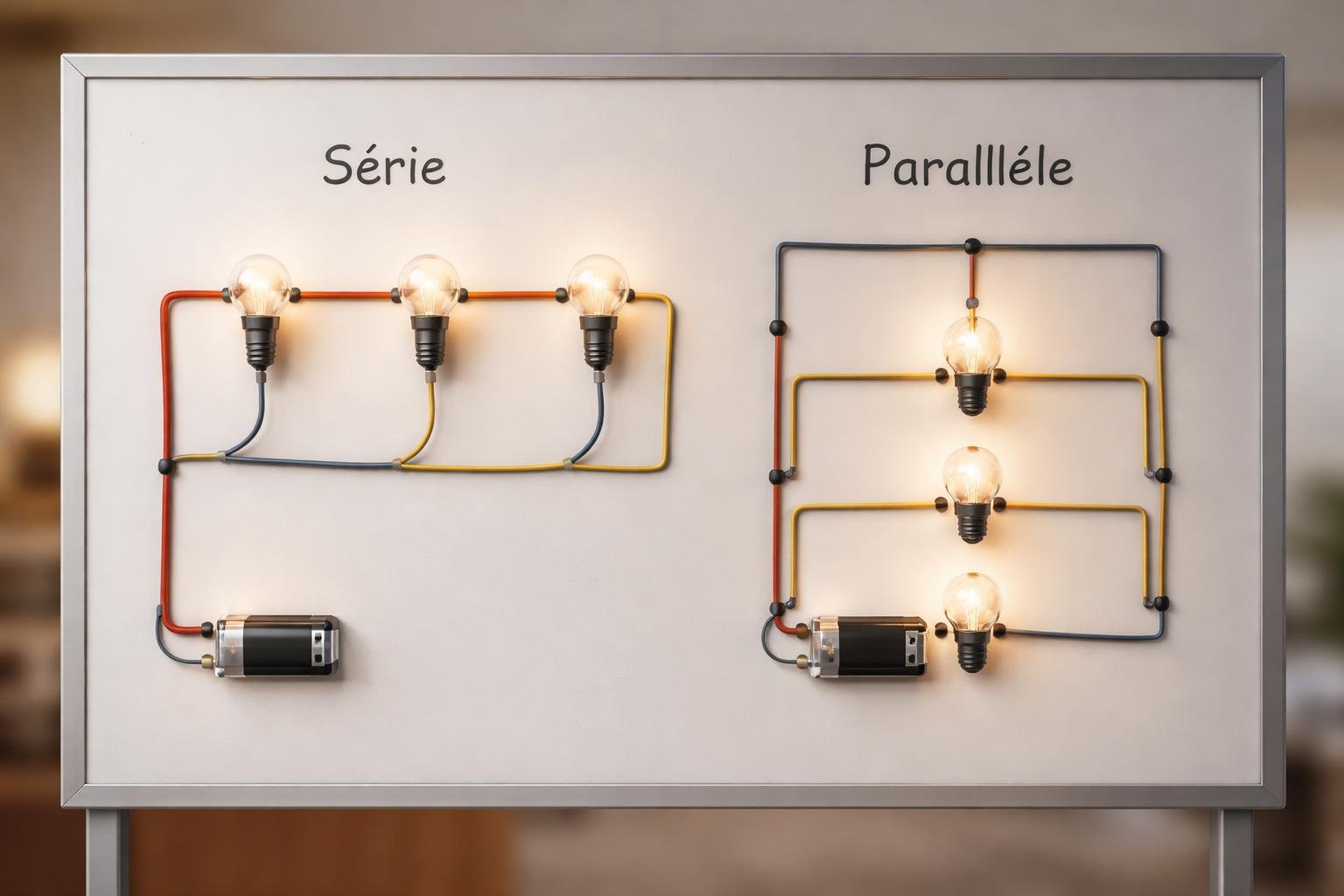

Tableau Comparatif : Branchement Série vs Parallèle

Qu’est-ce que le branchement en série ?

Un branchement en série, c’est le montage le plus simple à imaginer. Les composants électriques (ampoules, batteries, résistances) sont placés les uns à la suite des autres. Le courant électrique n’a qu’un seul chemin possible. Il part de la borne positive de la source, traverse le premier composant, puis le deuxième, et ainsi de suite, jusqu’à revenir à la borne négative.

L’image la plus simple est celle des anciennes guirlandes de Noël. Toutes les ampoules sont sur le même fil. Si une seule ampoule grille, le circuit est interrompu, et toute la guirlande s’éteint. C’est le principal défaut de ce type de circuit.

Calcul de la tension, intensité et résistance en série

Dans un circuit en série, les règles de calcul sont directes :

• La tension totale (Volts) s’additionne. Si vous branchez deux batteries de 12V en série, vous obtenez une tension totale de 24V. C’est utile pour atteindre une tension plus élevée.
• L’intensité (Ampères) reste la même partout. Le courant qui traverse la première ampoule est exactement le même que celui qui traverse la dernière.
• La résistance totale (Ohms) s’additionne aussi. C’est la somme de la résistance de chaque composant du circuit.

Avantages et inconvénients du montage en série

Voici un résumé des points forts et faibles du branchement série.

• Avantages :
  • Câblage très simple et nécessite moins de fil.
  • Permet d’augmenter la tension totale du circuit, ce qui est utile pour les batteries.
• Inconvénients :
  • Très vulnérable : si un seul composant tombe en panne, le courant ne peut plus circuler et tout s’arrête.
  • La tension n’est pas distribuée de manière égale si les composants sont différents.

Qu’est-ce que le branchement en parallèle ?

Dans un branchement en parallèle, le circuit électrique se divise en plusieurs chemins. Imaginez une rivière qui se sépare en plusieurs bras avant de se rejoindre plus loin. Chaque composant est placé sur sa propre branche. Le courant part de la source, se divise pour alimenter chaque branche, puis se rassemble avant de retourner à la source.

C’est le type de branchement utilisé dans toutes les maisons. Chaque prise, chaque interrupteur est sur une branche indépendante. Vous pouvez allumer la lumière de la cuisine sans que cela n’affecte la télévision dans le salon. Si une ampoule grille, seule cette ampoule cesse de fonctionner ; le reste de l’installation n’est pas impacté.

Calcul de la tension, intensité et résistance en parallèle

Les calculs pour un circuit parallèle sont différents de ceux du circuit série :

• La tension (Volts) est la même pour toutes les branches. Si votre source est de 230V, chaque appareil branché en parallèle recevra 230V.
• L’intensité totale (Ampères) s’additionne. C’est la somme du courant consommé par chaque branche. Plus vous ajoutez d’appareils, plus l’intensité demandée à la source est élevée.
• La résistance totale diminue lorsque vous ajoutez des composants. Le calcul est plus complexe : l’inverse de la résistance totale est la somme des inverses de chaque résistance.

Avantages et inconvénients du montage en parallèle

Ce type de montage a des avantages clairs pour la plupart des usages courants.

• Avantages :
  • Fiabilité : les composants sont indépendants. Si l’un tombe en panne, les autres continuent de fonctionner.
  • Tension constante : chaque appareil reçoit la même tension que la source, ce qui assure un fonctionnement optimal.
• Inconvénients :
  • Câblage plus complexe et demande plus de matériel.
  • L’intensité totale augmente à chaque nouvel appareil, ce qui peut nécessiter des protections (disjoncteurs) adaptées.

Applications concrètes : Quel branchement choisir ?

Le choix entre série et parallèle dépend entièrement de votre objectif. Il n’y a pas de « meilleur » branchement dans l’absolu, seulement un montage adapté à une situation précise.

Pour des panneaux solaires

Pour les panneaux solaires, on utilise souvent les deux types de branchements, parfois en même temps (montage mixte).

• Le branchement en série est utilisé pour augmenter la tension du champ de panneaux. C’est utile pour réduire les pertes de courant dans les longs câbles entre les panneaux et le régulateur.
• Le branchement en parallèle permet d’augmenter l’intensité (le courant) tout en gardant une tension stable.

Le choix dépend des spécifications de votre onduleur ou de votre régulateur de charge. Pour relier les panneaux entre eux, vous aurez besoin de connecteurs MC4 spécifiques.

Pour un parc de batteries

Le branchement de batteries est un cas d’école pour comprendre la différence entre série et parallèle.

• Pour obtenir un système de 24V à partir de deux batteries de 12V, vous devez les brancher en série. La tension s’additionne (12V + 12V = 24V), mais la capacité en Ampères-heures (Ah) reste la même.
• Pour doubler la capacité (l’autonomie) de votre parc tout en restant en 12V, vous devez les brancher en parallèle. La tension reste à 12V, mais la capacité s’additionne.

L’assemblage de plusieurs batteries demande des jonctions de batteries adaptées pour garantir une connexion sûre et efficace.

Pour l’installation électrique d’une maison

Pour une maison, il n’y a pas de débat : tout est branché en parallèle. C’est une obligation pour des raisons de sécurité et de fonctionnalité. Chaque appareil, chaque prise doit recevoir la même tension (généralement 230V en France) et fonctionner indépendamment des autres.

Imaginez si votre frigo s’arrêtait de fonctionner chaque fois qu’une ampoule grille. Ce serait impossible à gérer. L’indépendance des appareils est la clé. Bien sûr, une installation domestique doit être sécurisée. Chaque ligne est protégée par des disjoncteurs magnétothermiques et l’ensemble de l’installation par des interrupteurs différentiels pour éviter les risques d’électrocution et d’incendie.

FAQ sur les branchements électriques

Peut-on mélanger un montage en série et en parallèle ?
Oui, c’est ce qu’on appelle un montage mixte ou série-parallèle. C’est une technique très utilisée pour les parcs de panneaux solaires et les grosses installations de batteries. Cela permet d’obtenir précisément la tension et l’intensité désirées.

Quel branchement pour des ampoules LED ?
Les ampoules LED domestiques (culots E27, GU10…) sont toujours montées en parallèle. C’est la seule façon de garantir que chaque ampoule reçoive la bonne tension (230V) et que l’extinction d’une ampoule n’affecte pas les autres.

Pourquoi les vieilles guirlandes de Noël s’éteignaient entièrement ?
Parce qu’elles étaient branchées en série pour des raisons de coût et de simplicité. Le filament d’une seule ampoule cassée suffisait à ouvrir le circuit électrique, empêchant le courant de circuler et plongeant toute la guirlande dans le noir.

Le branchement en parallèle est-il plus dangereux ?
Non, s’il est bien conçu. Le risque principal vient du fait que l’intensité totale s’additionne. Si trop d’appareils puissants sont sur la même ligne, l’intensité peut devenir trop forte et faire chauffer les fils. C’est justement le rôle des disjoncteurs de couper le courant avant que cela ne devienne dangereux.
