Béton projeté : définition et techniques de projection

Vous avez déjà entendu parler du béton projeté mais vous ne savez pas vraiment de quoi il s’agit ? Vous vous demandez comment on peut projeter du béton et pourquoi cette technique est si prisée dans certains travaux ?

Eh bien, vous tombez bien ! Cette méthode de construction fascinante révolutionne depuis des décennies les chantiers les plus complexes. Que ce soit pour construire des tunnels, réparer des ouvrages ou même réaliser des piscines, le béton projeté offre des possibilités uniques.

Vous découvrirez dans cet article tout ce qu’il faut savoir sur cette technique : son principe de fonctionnement, les différentes méthodes de projection, ses avantages et ses limites. Vous comprendrez aussi pourquoi les professionnels l’adoptent massivement pour certains types de projets.

Alors, prêt à plonger dans l’univers du béton projeté ?

Qu’est-ce que le béton projeté ? Définition et principe

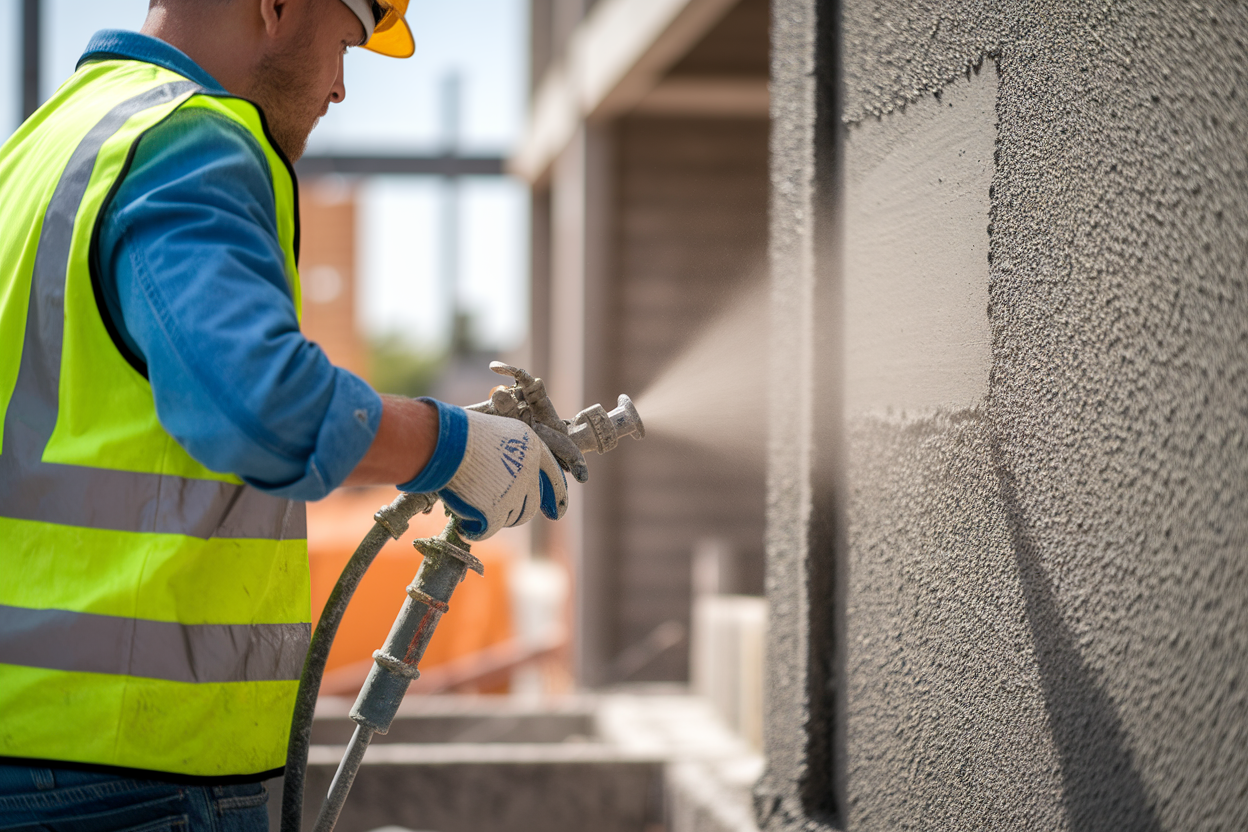

Le béton projeté est une technique qui consiste à projeter un mélange de ciment, granulats, eau et adjuvants à grande vitesse sur une surface à l’aide d’air comprimé. Cette projection se fait par l’intermédiaire d’une lance tenue par un opérateur qualifié.

Contrairement au béton coulé traditionnellement, le béton projeté ne nécessite aucun coffrage. Il adhère directement à la surface grâce à la force d’impact de la projection, qui peut atteindre plus de 140 mètres par seconde (soit environ 500 km/h) selon les conditions de mise en œuvre.

Cette technique trouve ses origines au début du XXe siècle. Elle a été développée pour répondre aux besoins spécifiques du génie civil, notamment pour la construction de tunnels et la réparation d’ouvrages difficiles d’accès. Aujourd’hui, elle s’est démocratisée dans de nombreux secteurs.

Le principe repose sur la compaction dynamique du béton lors de l’impact. Cette compaction naturelle confère au matériau des propriétés mécaniques excellentes, souvent supérieures à celles du béton coulé traditionnel. L’adhérence obtenue permet de reconstituer une structure monolithique parfaitement solidaire du support existant.

Les deux techniques de projection : voie sèche vs voie humide

Il existe deux techniques principales de projection du béton, chacune ayant ses propres caractéristiques et domaines d’application privilégiés.

La projection par voie sèche

Dans la projection voie sèche, le mélange sec (ciment, granulats et adjuvants en poudre) est transporté par air comprimé jusqu’à la lance. L’eau est ajoutée uniquement au moment de la projection, directement dans le flux d’air comprimé.

Cette technique offre plusieurs avantages notables. Elle permet un transport sur de grandes distances sans risque de prise prématurée du mélange. La teneur en eau peut être ajustée en temps réel par l’opérateur selon les conditions du support. Le mélange sec se conserve facilement et peut être interrompu puis repris sans difficulté.

Cependant, la voie sèche génère plus de poussières et de rebonds que la voie humide. Elle nécessite aussi un opérateur très expérimenté pour maîtriser parfaitement l’ajout d’eau et obtenir une qualité constante.

La projection par voie humide

La projection voie humide utilise un béton déjà gâché, pompé jusqu’à la lance où l’air comprimé assure la projection. Cette méthode ressemble davantage au pompage de béton traditionnel, avec l’étape finale de projection.

Les avantages de cette technique incluent une meilleure maîtrise de la composition du mélange, moins de poussières sur le chantier, et une productivité généralement supérieure pouvant atteindre 10 m³/h pour une équipe formée. La qualité est aussi plus homogène car le dosage en eau est contrôlé en amont.

En revanche, la voie humide impose des contraintes de délai de transport (risque de prise dans les canalisations) et limite la distance de pompage. Elle nécessite également des équipements plus lourds et plus coûteux.

Comparaison technique et performances

Le choix entre les deux techniques dépend largement des contraintes du chantier. Pour les travaux souterrains avec des accès difficiles, la voie sèche reste souvent privilégiée malgré ses inconvénients. Pour les gros chantiers avec de grandes surfaces à traiter, la voie humide s’impose par sa productivité.

Les rebonds constituent l’un des principaux défis techniques. Ce matériau rejeté lors de l’impact doit être évacué car il ne peut pas être réutilisé directement. Une formulation adaptée et une technique de projection maîtrisée permettent de minimiser ces pertes.

Formulation et matériaux spécifiques

La réussite d’une projection nécessite une formulation spécifique qui diffère notablement du béton coulé traditionnel. Les exigences de pompabilité et de projetabilité imposent des adaptations importantes dans le choix des composants.

Le ciment utilisé est généralement un CEM I ou CEM II avec un dosage souvent compris entre 350 et 450 kg/m³. Les granulats doivent présenter une granulométrie continue avec un Dmax généralement limité à 16 mm, parfois 8 mm pour certaines applications. La forme des granulats influence directement la projetabilité.

Les adjuvants jouent un rôle crucial. Les accélérateurs de prise permettent un durcissement rapide adapté aux cadences de chantier. Les superplastifiants améliorent la pompabilité en voie humide. Des agents de cohésion limitent la ségrégation du mélange lors du transport pneumatique.

L’incorporation de fibres métalliques est fréquente, avec des dosages typiques de 35 à 50 kg/m³. Ces fibres améliorent la résistance à la flexion et limitent la formation de fissures. Elles facilitent aussi la projection en réduisant les rebonds sur certains supports.

La mise au point de la formulation nécessite des essais préalables pour valider la pompabilité, ajuster les dosages et optimiser les propriétés du béton durci. Cette étape est essentielle pour garantir la réussite du chantier.

Équipements et machines de projection

Le matériel de projection représente un investissement conséquent qui justifie souvent le recours à des entreprises spécialisées. Les équipements varient selon la technique retenue.

Pour la voie sèche, l’installation comprend une machine à projeter (ou projeteuse), un compresseur d’air haute pression, des silos de stockage et un réseau de canalisations. La projeteuse dose le mélange sec et l’entraîne par air comprimé jusqu’à la lance où s’effectue l’ajout d’eau.

En voie humide, l’équipement ressemble davantage à une pompe à béton classique. Des marques comme Putzmeister proposent des solutions intégrées combinant pompage et projection. Ces machines permettent des débits plus élevés mais nécessitent un entretien rigoureux pour éviter les bouchages.

La lance de projection constitue l’élément critique de l’installation. Son design influence directement la qualité de projection et le confort de l’opérateur. Les lances modernes intègrent des systèmes de réglage du débit d’air et d’ajout d’eau en continu.

L’entretien du matériel représente un enjeu majeur. Les canalisations doivent être nettoyées après chaque utilisation, et les pièces d’usure remplacées régulièrement. Cette maintenance technique explique en partie le coût élevé de cette technologie.

Domaines d’application et cas d’usage

Le béton projeté trouve ses applications dans de nombreux secteurs, chacun tirant parti de ses avantages spécifiques.

Les tunnels et travaux souterrains constituent le domaine historique de cette technique. La projection permet de consolider rapidement les parois excavées et de réaliser le revêtement définitif. Elle a révolutionné les méthodes de creusement en réduisant d’environ 50% les délais par rapport aux techniques de soutènement traditionnelles.

En matière de réparation structurelle, le béton projeté excelle pour restaurer des ouvrages dégradés. Il reconstitue l’enrobage des armatures corrodées et restitue la section résistante des éléments. L’adhérence mécanique obtenue garantit une liaison parfaite avec le béton existant.

La protection de talus et la stabilisation de pentes représentent un autre créneau important. La projection directe sur le terrain naturel, éventuellement équipé d’un treillis métallique, crée un revêtement protecteur efficace contre l’érosion.

Dans le secteur des piscines, cette technique permet de réaliser des formes complexes sans coffrage. La projection sur ferraillage préalablement mis en place offre une liberté architecturale totale pour créer des bassins aux courbes originales.

Les ouvrages maritimes bénéficient également de cette technologie, notamment pour la réparation de structures exposées aux embruns et aux cycles de marée. La rapidité de mise en œuvre limite l’exposition aux intempéries.

Avantages et inconvénients de la technique

Le béton projeté présente des avantages opérationnels indéniables qui expliquent son succès dans certains domaines. L’absence de coffrage représente une économie substantielle en temps et en matériel. Cette caractéristique permet aussi de traiter des surfaces de forme complexe impossibles à coffrer.

La rapidité d’exécution constitue un autre atout majeur. Une équipe formée peut traiter des surfaces importantes en peu de temps, avec une remise en service souvent possible dans les heures suivant la projection. Cette réactivité s’avère précieuse pour les réparations d’urgence.

L’adhérence obtenue par impact mécanique dépasse généralement celle des bétons coulés. Cette propriété garantit un comportement monolithique de l’ensemble, même sur des supports présentant des irrégularités de surface.

Cependant, cette technique présente aussi des contraintes importantes. Le coût d’équipement et de maintenance reste élevé, justifiant le recours à des entreprises spécialisées pour la plupart des chantiers. Les rebonds et pertes de matériaux représentent un surcoût non négligeable.

La production de poussières et d’aérosols impose des mesures de protection strictes pour les opérateurs et l’environnement de chantier. Ces émissions peuvent également gêner les activités voisines en milieu urbain.

La qualification des opérateurs constitue un prérequis absolu. La maîtrise de la lance demande une formation spécifique et une expérience significative pour obtenir des résultats constants. Cette exigence limite la flexibilité en termes de ressources humaines.

Questions fréquentes sur le béton projeté

Quel est le prix du béton projeté au m² ?

Le prix du béton projeté varie entre 80 et 150 €/m² selon l’épaisseur, la technique utilisée et la complexité du chantier. Pour une épaisseur de 10 cm en voie humide, comptez environ 100 €/m² pose comprise. Les petites surfaces ou les accès difficiles majorent sensiblement ce tarif.

Comment faire du béton projeté à la main ?

Le béton projeté nécessite obligatoirement un équipement pneumatique et ne peut pas être réalisé manuellement. La vitesse de projection (140 m/s minimum) et la pression d’air requise imposent l’utilisation de machines spécialisées. Seule la direction de la lance reste manuelle, confiée à un opérateur qualifié.

Quelle épaisseur minimale pour un mur en béton projeté ?

L’épaisseur minimale recommandée est de 5 à 7 cm pour garantir un enrobage correct des armatures et une résistance structurelle suffisante. Pour des applications de réparation, des épaisseurs de 3 à 4 cm peuvent suffire selon les sollicitations.

Peut-on projeter du béton par temps de pluie ?

La projection par temps de pluie est fortement déconseillée car l’eau perturbe l’adhérence et la prise du béton. Il faut protéger la zone de travail et attendre des conditions météorologiques favorables. Par temps froid (< 5°C), des précautions particulières sont nécessaires.

Quelle est la durée de vie du béton projeté ?

Bien exécuté, le béton projeté présente une durabilité équivalente au béton coulé, soit plusieurs décennies selon l’environnement. La qualité de la formulation, l’épaisseur d’enrobage et les conditions de mise en œuvre influencent directement cette longévité. Un entretien préventif peut prolonger significativement sa durée de vie.
