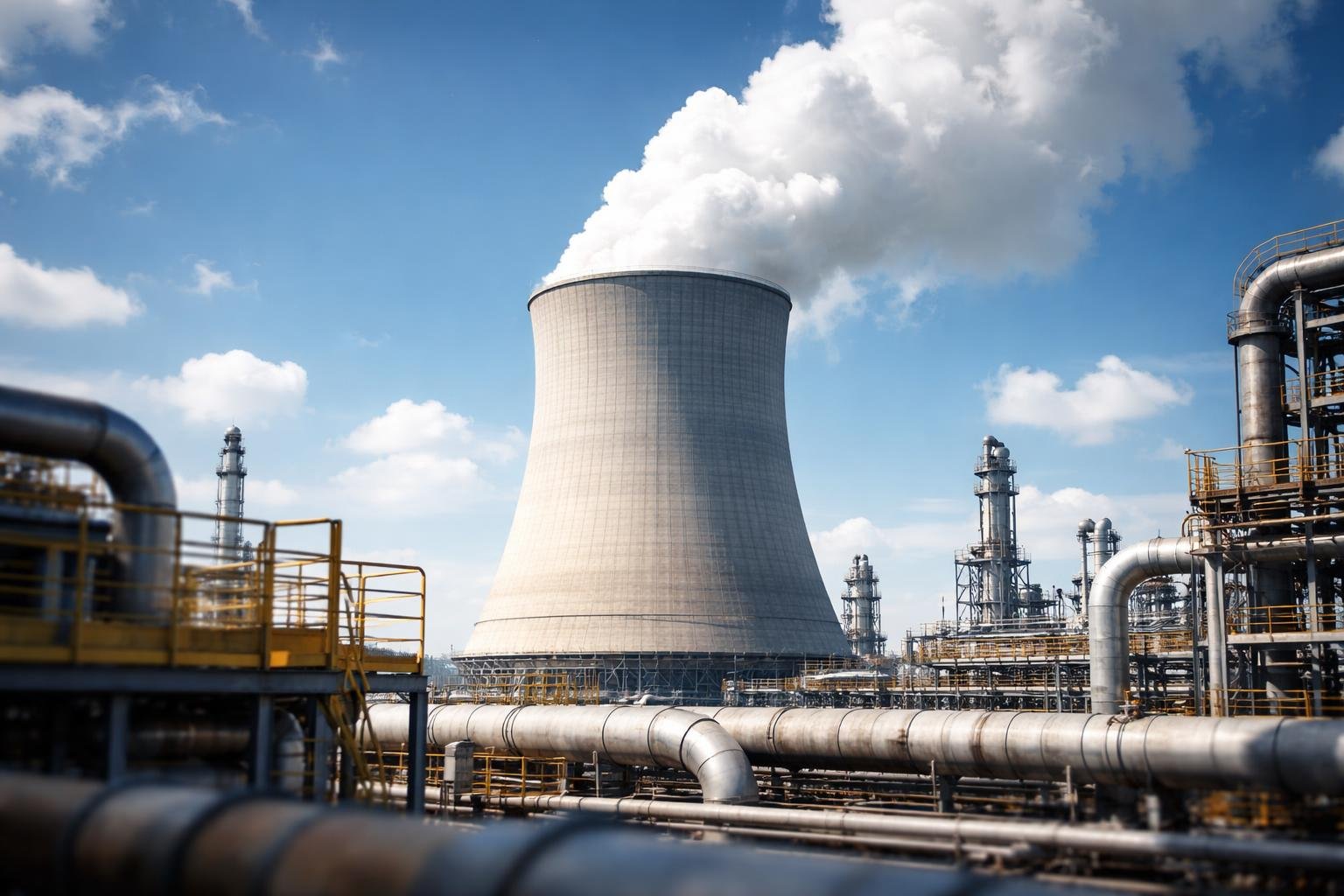

Vous voyez souvent ces grandes structures industrielles avec un nuage de vapeur au-dessus ? Vous vous demandez comment ça marche et à quoi ça sert vraiment ? Vous devez comprendre le fonctionnement d’une tour de refroidissement pour un projet ou par simple curiosité ?
Cet article explique de manière simple ce qu’est une tour aéroréfrigérante (TAR). Nous allons voir ensemble le principe de base, les différents types qui existent, les pièces importantes et les règles à connaître. L’objectif est de vous donner toutes les informations nécessaires pour comprendre le fonctionnement, les modèles et les contraintes d’une tour de refroidissement.
Principe de Fonctionnement : Comment une Tour de Refroidissement Évacue la Chaleur ?
Le fonctionnement d’une tour de refroidissement est basé sur un principe simple : le refroidissement par évaporation. C’est la même chose que lorsque vous transpirez. L’eau sur votre peau s’évapore et emporte de la chaleur, ce qui vous rafraîchit. Une tour fait exactement pareil, mais à grande échelle pour des applications industrielles ou de climatisation.
Le cycle est simple. De l’eau chaude provenant d’un processus industriel ou d’un système de climatisation est pompée jusqu’en haut de la tour. Là, elle est pulvérisée en fines gouttelettes sur une grande surface, qu’on appelle le « packing ». En même temps, un ventilateur force l’air ambiant à traverser cette surface. Le contact entre l’air sec et l’eau pulvérisée provoque l’évaporation d’une petite partie de l’eau. Ce transfert de chaleur fait baisser la température de l’eau restante, qui est ensuite récupérée dans un bassin en bas de la tour pour être réutilisée.
Il existe deux manières de faire circuler l’air :
- Le tirage naturel : utilisé pour les très grandes tours (centrales nucléaires), où la différence de densité entre l’air chaud et l’air froid crée un courant d’air naturel.
- Le tirage mécanique : le plus courant, qui utilise un ou plusieurs ventilateurs pour forcer le passage de l’air. On parle de tirage forcé si le ventilateur pousse l’air à la base, et de tirage induit s’il aspire l’air au sommet.
Les Composants Clés d’une Tour de Refroidissement
Pour bien fonctionner, une tour de refroidissement a besoin de plusieurs éléments essentiels. Chaque pièce a un rôle précis dans le processus de refroidissement de l’eau. Connaître ces composants aide à comprendre la performance et la maintenance de l’installation.
Voici les pièces principales que l’on trouve dans la plupart des tours :
- Le corps de la tour : C’est la structure principale, souvent en fibre de verre ou en acier galvanisé. Elle contient tous les autres composants et est conçue pour guider le flux d’air de manière efficace.
- La surface d’échange (packing) : C’est le cœur du système. Le packing, aussi appelé surface de ruissellement, est une sorte de grille en plastique qui maximise la surface de contact entre l’eau et l’air. Plus le contact est grand, plus l’évaporation est efficace.
- Le système de distribution d’eau : Il s’agit d’un réseau de tuyaux et de buses qui pulvérisent l’eau chaude uniformément sur toute la surface du packing. Une bonne distribution est nécessaire pour un bon refroidissement.
- Le bassin de récupération d’eau froide : Situé à la base de la tour, ce bac collecte l’eau refroidie avant qu’elle ne soit renvoyée vers le processus industriel. C’est aussi là qu’on ajoute l’eau d’appoint.
- Le ventilateur : Pour les tours à tirage mécanique, c’est l’élément qui crée le courant d’air. Sa taille et sa vitesse déterminent la quantité d’air qui traverse la tour et donc la performance de refroidissement.
- Les séparateurs de gouttelettes (dévésiculeurs) : Placés juste avant la sortie d’air, ils piègent les gouttelettes d’eau entraînées par le courant d’air pour limiter les pertes en eau et la diffusion d’aérosols dans l’environnement.
Les 5 Principaux Types de Tours de Refroidissement
Toutes les tours de refroidissement ne sont pas identiques. Le choix du type de tour dépend de l’application, des conditions climatiques, du budget et des contraintes réglementaires. Il est important de connaître les différences pour choisir le système le plus adapté. Les performances et l’impact sur l’environnement varient beaucoup d’un modèle à l’autre.
Voici un tableau qui résume les cinq grands types de tours, leurs avantages et leurs inconvénients.
| Type de tour | Principe de fonctionnement | Principaux Avantages | Principaux Inconvénients |
|---|---|---|---|
| Ouverte | L’eau du processus est directement en contact avec l’air extérieur. | Très efficace, coût initial faible, conception simple. | Risque de contamination de l’eau, consommation d’eau élevée, entretien rigoureux. |
| Fermée | L’eau du processus circule en circuit fermé dans un échangeur, qui est arrosé par un circuit d’eau secondaire. | Pas de contamination du fluide, moins d’entretien sur le circuit primaire. | Moins efficace thermiquement, plus cher à l’achat, plus complexe. |
| Condenseur Évaporatif | Le fluide frigorigène (gaz) circule directement dans le serpentin, qui est arrosé et refroidi par l’air. | Très haute efficacité énergétique, plus compact que les autres systèmes. | Grande charge en fluide frigorigène, entretien spécialisé nécessaire. |
| Aéroréfrigérant Sec (Dry Cooler) | Pas d’évaporation. L’air refroidit le fluide via un échangeur à ailettes, comme un radiateur de voiture. | Pas de consommation d’eau, pas de risque de légionelle, peu d’entretien. | Moins performant par temps chaud, plus grand, plus cher, consomme plus d’électricité. |
| Hybride | Combine un mode sec (sans eau) et un mode humide (avec évaporation) pour optimiser la performance. | Économies d’eau, réduction du panache visible, performance optimisée toute l’année. | Coût d’installation le plus élevé, régulation complexe. |
La tour à circuit ouvert : efficacité et vigilance
La tour de refroidissement ouverte est le type le plus courant et le plus simple. L’eau à refroidir est pulvérisée directement sur le packing et entre en contact avec l’air ambiant. C’est ce contact direct qui la rend très efficace d’un point de vue thermique.
Le principal inconvénient est que l’eau est exposée à toutes les impuretés de l’air (poussières, pollen, bactéries). Cela oblige à un traitement de l’eau constant et rigoureux pour éviter l’encrassement des équipements et les risques sanitaires. La consommation d’eau est également plus haute à cause de l’évaporation et des purges de déconcentration.
La tour à circuit fermé : la protection du fluide
Dans une tour fermée, le fluide du processus (souvent de l’eau glycolée) ne quitte jamais son circuit de tuyaux. Ce circuit passe à l’intérieur de la tour, où il est arrosé par un circuit d’eau secondaire. L’évaporation de cette eau secondaire refroidit les parois des tuyaux, et donc le fluide principal à l’intérieur.
L’avantage majeur est que le fluide primaire reste propre et ne se contamine pas. C’est idéal pour les applications sensibles. En contrepartie, l’échange de chaleur est moins direct, ce qui rend ce type de tour un peu moins performant et plus cher qu’une tour ouverte de même capacité.
Le condenseur évaporatif : pour la réfrigération
Le condenseur évaporatif ressemble à une tour fermée, mais il est conçu spécifiquement pour les systèmes de réfrigération. Au lieu de refroidir de l’eau, il sert à condenser un fluide frigorigène, comme de l’ammoniac ou du fréon. Le gaz chaud entre dans un serpentin, est refroidi par l’évaporation de l’eau pulvérisée dessus, et ressort à l’état liquide.
Ce système offre une haute performance énergétique pour la réfrigération industrielle. Il permet de travailler avec des pressions de condensation plus basses, ce qui réduit la consommation électrique du compresseur. L’inconvénient est la gestion d’une grande quantité de fluide frigorigène sur site.
L’aéroréfrigérant sec (Dry Cooler) : la solution sans eau
L’aéroréfrigérant sec, ou « dry cooler », est fondamentalement différent car il n’utilise pas l’évaporation. Il fonctionne comme un énorme radiateur : le fluide chaud circule dans des tubes à ailettes, et de grands ventilateurs forcent l’air extérieur à passer à travers pour le refroidir. Il n’y a aucun contact entre l’eau et l’air.
Son avantage principal est l’absence totale de consommation d’eau et l’élimination du risque de légionellose. Cependant, sa performance dépend directement de la température de l’air sec. Par temps chaud, il est beaucoup moins efficace qu’une tour humide et ne peut pas refroidir en dessous de la température ambiante. Il est aussi plus volumineux et énergivore.
La tour hybride : le meilleur des deux mondes
Une tour de refroidissement hybride combine les technologies sèche et humide dans une seule installation. Elle peut fonctionner en mode sec quand il fait froid, sans consommer d’eau. Quand la température monte et que le mode sec ne suffit plus, elle active le circuit humide pour augmenter sa capacité de refroidissement.
Cette flexibilité permet de réaliser d’importantes économies d’eau sur l’année et de réduire fortement le « panache » de vapeur visible en hiver. Le prix à payer est un coût d’investissement bien plus élevé et un système de contrôle plus complexe.
Risques Sanitaires et Maintenance : Le Cas de la Légionellose
Les tours de refroidissement, surtout les modèles ouverts, peuvent présenter un risque sanitaire important si elles ne sont pas correctement entretenues : la légionellose. Cette maladie pulmonaire grave est causée par la bactérie *Legionella*, qui se développe très bien dans l’eau tiède (entre 25°C et 45°C).
Les tours aéroréfrigérantes sont un milieu idéal pour sa prolifération. Si des bactéries se développent dans le bassin, elles peuvent être diffusées dans l’air sous forme de fines gouttelettes et être inhalées par des personnes aux alentours. C’est pourquoi une maintenance préventive et un traitement de l’eau sont obligatoires et très stricts.
- Traitement de l’eau en continu : Utilisation de produits biocides pour tuer les bactéries et d’anti-tartre/anti-corrosion pour garder le circuit propre.
- Surveillance analytique : Des prélèvements d’eau réguliers sont effectués pour vérifier la concentration en légionelles.
- Nettoyage et désinfection : Un nettoyage complet de l’installation (bassin, packing) doit être réalisé au moins une fois par an.
- Contrôle des purges : La déconcentration (purges) permet d’évacuer les minéraux et de limiter la formation de boues, qui protègent les bactéries.
Quel est le Cadre Réglementaire en France ?
En raison des risques sanitaires et environnementaux, les tours de refroidissement sont des installations très surveillées en France. Elles sont classées comme ICPE (Installation Classée pour la Protection de l’Environnement) et dépendent d’une législation spécifique.
La rubrique qui les concerne est la n°2921. La réglementation impose des obligations différentes selon la puissance thermique de l’installation. On distingue principalement deux régimes :
- Régime de Déclaration : Pour les installations dont la puissance thermique est supérieure à 3 000 kW. Une simple déclaration en préfecture est nécessaire, mais elle doit être accompagnée d’un dossier technique complet.
- Régime d’Enregistrement : Pour des cas spécifiques, ce régime est une autorisation simplifiée.
Les exploitants doivent respecter des arrêtés ministériels qui fixent des règles précises sur la conception, l’exploitation et la maintenance des tours. Le contrôle du respect de ces règles est assuré par la DREAL (Direction Régionale de l’Environnement, de l’Aménagement et du Logement). Ne pas suivre cette réglementation expose l’exploitant à de lourdes sanctions.
En résumé, une tour de refroidissement est un équipement thermique efficace pour évacuer de la chaleur dans de nombreux secteurs industriels. Le choix du type de tour, de l’ouverte à l’hybride, doit prendre en compte l’efficacité recherchée, le coût et l’impact sur l’environnement. Quel que soit le modèle, la gestion de l’eau, la maintenance et le respect de la réglementation ICPE sont des points non négociables pour garantir un fonctionnement sûr et performant.
FAQ – Questions Fréquentes sur les Tours de Refroidissement
Quelle est la différence entre une tour de refroidissement et un dry cooler ?
La différence principale est l’utilisation de l’eau. Une tour de refroidissement (humide) utilise l’évaporation de l’eau pour refroidir. Un dry cooler (sec) n’utilise pas d’eau et refroidit l’air uniquement avec des ventilateurs, comme un radiateur. La tour est plus efficace par temps chaud, mais le dry cooler ne consomme pas d’eau et n’a pas de risque sanitaire lié à la légionellose.
Pourquoi voit-on un « panache » de fumée blanche sortir des tours ?
Ce que l’on voit n’est pas de la fumée de pollution. C’est simplement de la vapeur d’eau. L’air chaud et saturé en humidité qui sort de la tour se condense au contact de l’air extérieur plus froid, créant un nuage visible. Ce phénomène est plus marqué en hiver, lorsque la différence de température est plus grande. Les tours hybrides permettent de réduire ce panache.
Une tour de refroidissement consomme-t-elle beaucoup d’eau ?
Oui, une tour humide consomme de l’eau. Cette consommation se divise en trois parties :
- L’évaporation : C’est la perte d’eau nécessaire au refroidissement (environ 1% du débit pour 6°C de refroidissement).
- Les purges de déconcentration : On doit vidanger une partie de l’eau pour éviter que les minéraux ne se concentrent trop.
- Les entraînements vésiculaires : De fines gouttelettes sont emportées par le flux d’air, même avec les séparateurs.
La quantité totale dépend de la taille de l’installation, des conditions climatiques et de la qualité de l’eau. Un bon traitement permet de limiter les purges et donc la consommation globale.
